Области использования
Выпускаемая номенклатура источников тока ГИТ закрывает большинство потребностей участков гальванического нанесения покрытий. Кроме того источники тока ГИТ находят применения в областях где требуются: высокие, стабильные токи, регулировка тока и/или напряжения в широком диапазоне, реализация функциональных зависимостей тока/напряжения, тяжелые условия эксплуатации. Отдельно стоит упомянуть их использование в стендовом оборудование испытания, настройки и приемки электродвигателей постоянного тока.
Подробно о областях и примерах применения источников тока ГИТ указано на странице: Области и примеры применения источников тока ГИТ.
 |
 |
 |
 |
 |
 |
Отличительные особенности источников тока ГИТ
Все источники тока ГИТ являются транзисторными преобразователями энергии регулирующими выходные параметры с помощью широтно-импульсной модуляции (ШИМ).
При проектировании источников использовались передовые технические решения, такие как:
— переключение транзисторов при нуле тока/напряжения;
— синхронное выпрямление;
— полностью цифровое управление реализованное на DSP микроконтроллере.
Указанные технические решения позволили получить высокий КПД источников тока (до 90-92% в поминальном режиме), получить высокое качество выходных тока/напряжения (высокую точность, низкие пульсации) и реализовать нестандартные алгоритмы управления. Что в свою очередь позволяет получить высочайшее качество покрытия при минимальных затратах электроэнергии.
Все модели источников тока могут быть оснащены устройством реверсирования позволяющии менять направление протекания тока в нагрузке.
Охлаждение источников тока осуществляется с помощью вентиляторов внешним обдувом(воздушно-принудительное охлаждение), что в совокупности с конструктивными особенностями позволяет предотвратить проникновение агрессивных агентов (пары электролитов) внутрь. Указанная особенность позволяет размещать источники тока ГИТ непосредственно у гальванических ванн не опасаясь коррозии.

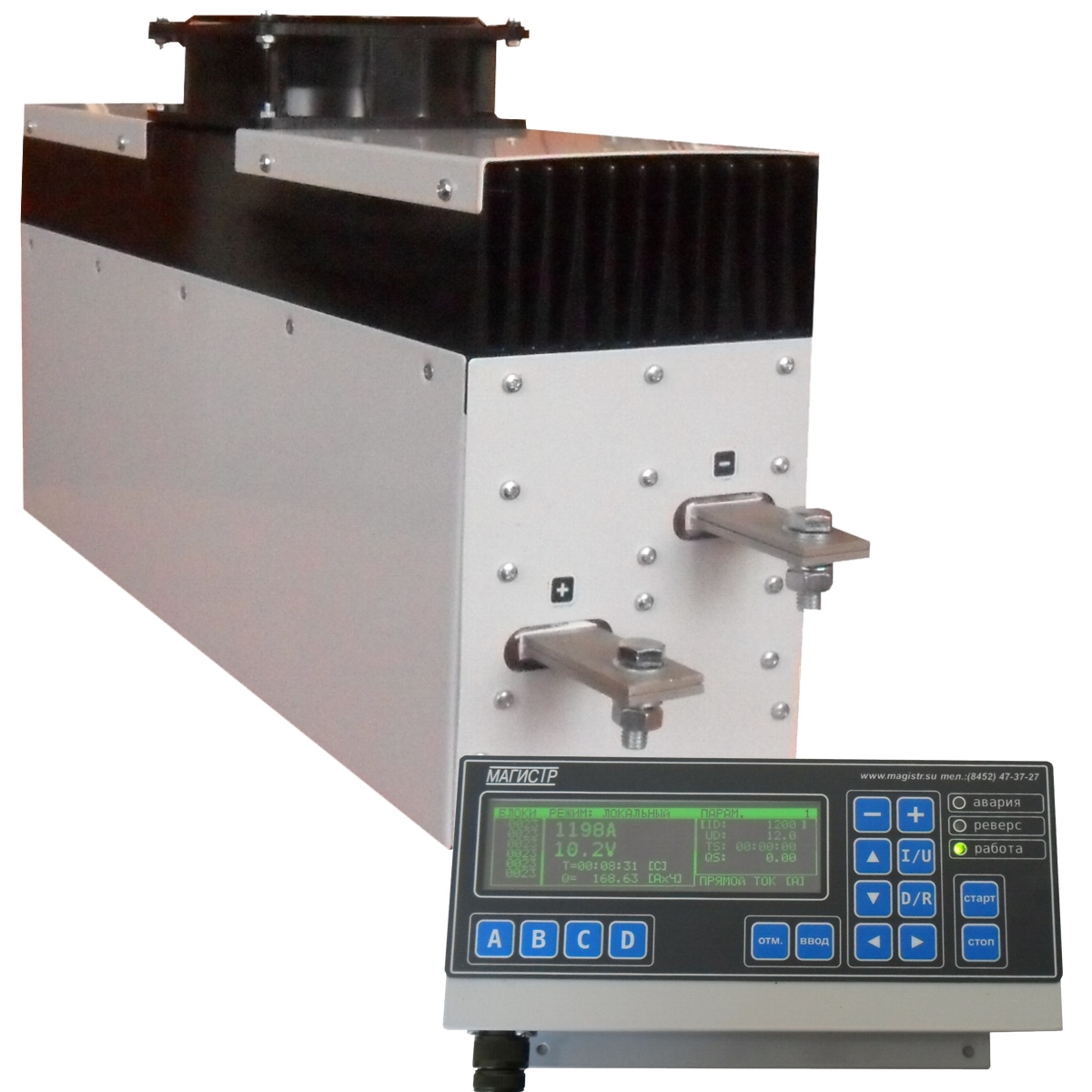

Описание пультов управления ГИТ и возможностей с ними связанных
В источниках тока ГИТ используется два типа пультов управления ПУ-01 и ПУ-02. Указанные пульты выполняют одинаковый набор функций, они отличаются типом дисплея и размером кнопок. Пульт ПУ-01 оснащен большим контрастным монохромным графическим дисплеем OLED и мембранной клавиатурой с большими кнопками. В пульте ПУ-02 используется цветной графический дисплей TFT и мембранная клавиатура с кнопками среднего размера. Пульт ПУ-02 более компактен по сравнению с ПУ-01.
 |
 |
Оба пульта могут быть встроены в источник тока и составлять с ним единое целое, а могут быть выполнены в выносном исполнении и находится на отдалении от источника на расстоянии до 150 м.
Пульты могут оснащаться дополнительными интерфейсами для удаленного управления, такими как: RS485, RS232, токовая петля 4-20 мА, 0-10 В и прочими в зависимости от требований заказчика.
На дисплее пульта управления отображается информация о техпроцессе и о состоянии источника тока: текущие ток и напряжение, полярность выходного тока, время и заряд очередного цикла, режим работы и прочая служебная информация. Пульт позволяет вводить следующие параметры технологического процесса: ток, напряжение, время до автоматического останова и заряд до автоматического останова (при необходимости). Если источник тока оснащен устройством реверсирования выходного напряжения, то он позволяет задавать следующие дополнительные параметры: реверсивные ток и напряжение, время прямого и обратного тока и указания с какого тока начинать цикл покрытия.
Функциональные возможности источников тока ГИТ могут быть расширены следующим образом: программное управление, стабилизация плотности тока то тестовой детале, другими функциями по требованию заказчика.
В зависимости от конструкторских и функциональных особенностей источники тока ГИТ делятся на несколько групп:
— стандартные источники тока (ГИТ1500, ГИТ4000, ГИТ8000…) Указанные источники предназначены для типовых технологических процессов, таких как: никелирование, хромирование, анодирование, подготовительные операции и т.д.;
— прецизионные источники тока (ГИТМК, ГИТП1500, ГИТП4000) В первую очередь предназначены для техпроцессов нанесения драгоценных металлов. Указанные источники обеспечивают необходимую точность во всем диапазоне выходного тока;
— специальные источники тока (ГИТФ) Эти источники предназначены для нетиповых технологических процессов. Они, как правило, являются модификациями стандартных источников с существенными изменениями аппаратной части и программного обеспечения. Также в эту группу включены источники, разрабатываемые по техническому заданию потребителя.
Структура обозначения источников ГИТ
